起重機大車輪壓是起重機的重要參數，也是工業廠房和大車軌道基礎的主要設計載荷和依據。大車輪壓是由設計人員根據起重機的起重量、自重、跨度、移動小車位置等利用平衡條件計算出的。為了簡化計算，認為同一軌道上行車輪的輪壓是均勻分布，而且只給出在最不利工況下的平均最大輪壓。目前，多數起重機采用四支點式的結構，這種布置具有良好的對稱性和工藝性， 并且穩定性高，但理論上講，三點確定一平面， 四點支承實為一靜不定系統，這種結構的輪壓分配是超靜定的，各支點實際承受的壓力（輪壓) 很難準確計算。況且輪壓的分配還與結構和基礎的剛度、結構的制造精度和軌道的平整度等有關，所以要精確計算很難做到。

 目前起重機大車輪壓的測定尚沒有統一的方法，本文提出一種在大型起重機械安全評估的實踐中摸索出來的輪壓測定方法，該方法簡便實用。

 1測定原理

 起重機由于其體積龐大自重?cái)?shù)以噸計，直接測定大車輪壓難以實現，但是，可以利用電阻應變片間接電測法對起重機大車的輪壓進行現場實測。

 大車車輪是起重機和大車軌道之間傳力的唯一零件，軌道上鉛垂方向的力來自車輪，輪壓測定原理就是根據起重機車輪壓過大車軌道時，作用于軌道上的鉛垂方向的力會使軌道產生應變的 特點，將電阻應變片（簡稱應變片）粘貼在被測車輪走過的軌道側面，當車輪走過時應變片隨著 軌道一起變形，應變片的電阻值將發生相應的變化，動態信號測試分析系統將電阻變化轉換成應變 值并記錄下來，依據實驗室輪壓一應變標定曲線 將應變再換算成輪壓，讓每個大車車輪都壓過布 有應變片的檢測點，就能測定每個車輪的輪壓。通常，起重機出廠時銘牌會標明起重機空載時的總質量，也就知道了起重機的總重力。因?yàn)槠鹬貦C(jī)空載時輪壓的總和與起重機的總重力相等，總的應變與總的輪壓呈正比，也就與起重機的總重力呈正比。因此，測出起重機空載時的總應變就可確定每個應變所對應的輪壓值，而不必在實驗室采集輪壓一應變標定曲線了。

 2儀器和方法

 選擇可以保證起重機所有車輪都能通過的大車軌道的合適位置布置應變片，一般位于相鄰壓板的中間，應變片貼于軌道的側面，電阻絲長度 方向垂直于軌道頂面，采用半橋接線、溫度逐點補償?shù)姆椒?。起重機空載、小車位于合適位置時，讓大車 以較低速度勻速駛過貼片的部位，記錄應變時間波形，每個波形的谷值應變對應于輪壓。將起重機的自重除以總的谷值應變，就得到應變與輪壓的對應關系，即進行了標定。隨后，可以根據設定的測試工況，起吊設定的起重量，小車位于設定的位置，開動大車，讓大車輪壓過貼片部位，收集相應的應變值，通過監控主機的換算，可直接得到各個車輪在各種工況下的輪壓值，十分方便。

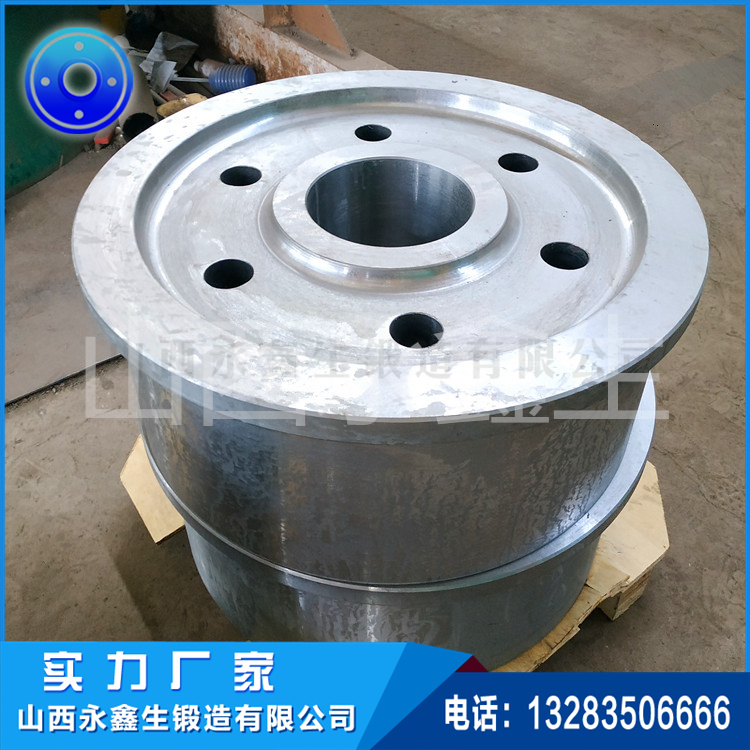

 基于應變計測定起重機大車輪壓的方法，測點少，布片方便，儀器連接及其操作簡單，避免了在車輪上布片的缺陷。因?yàn)?a href="http://m.bodysun.cn/product/" target="_blank" title="鍛件" style="background-color: rgb(255, 255, 255); text-wrap: wrap; font-family: 宋體; font-size: 19px; text-align: justify; text-indent: 37px;">行車輪鍛件是運動的，與周圍零部件的連接較多，空間受到限制，每個車輪上均需布片才能測得各個車輪的輪壓，車輪數量越多布片測點越多，布置應變片和連接儀器的難度就越大。而在軌道上布片，由于軌道固定、平直、有較寬松的布置應變片的空間，便于應變片和儀器的布置、連接，而且布片測點多時需4 個，少則可用2個。

 本文提出的測定起重機大車輪壓的方法，不僅簡便、實用，能準確測定各個輪壓的實際大小， 比計算法直接可靠，還能直觀地反映起重機在各種工作情況下輪壓的不均勻性，為起重機車輪的設計優化、使用和維護以及節約土建成本提供基礎數據。
