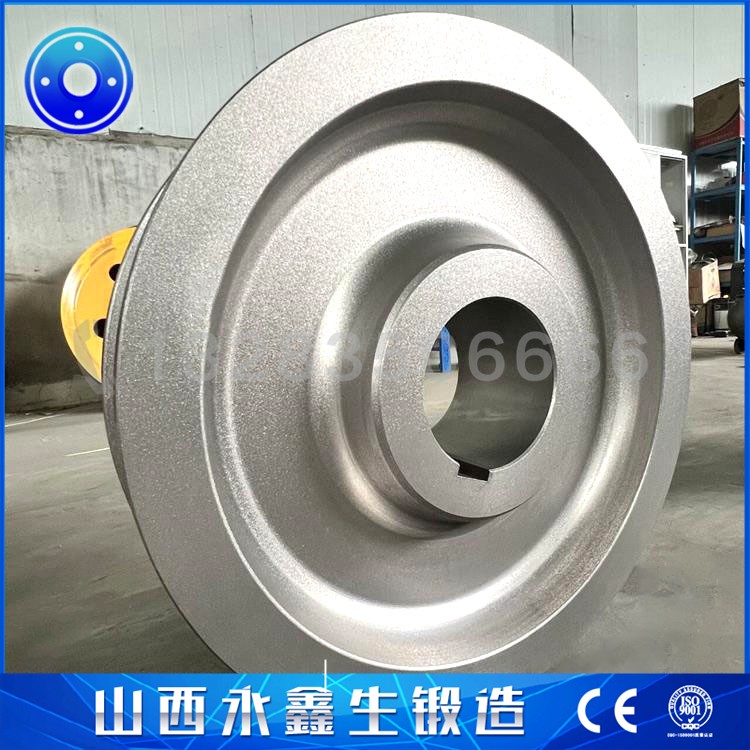

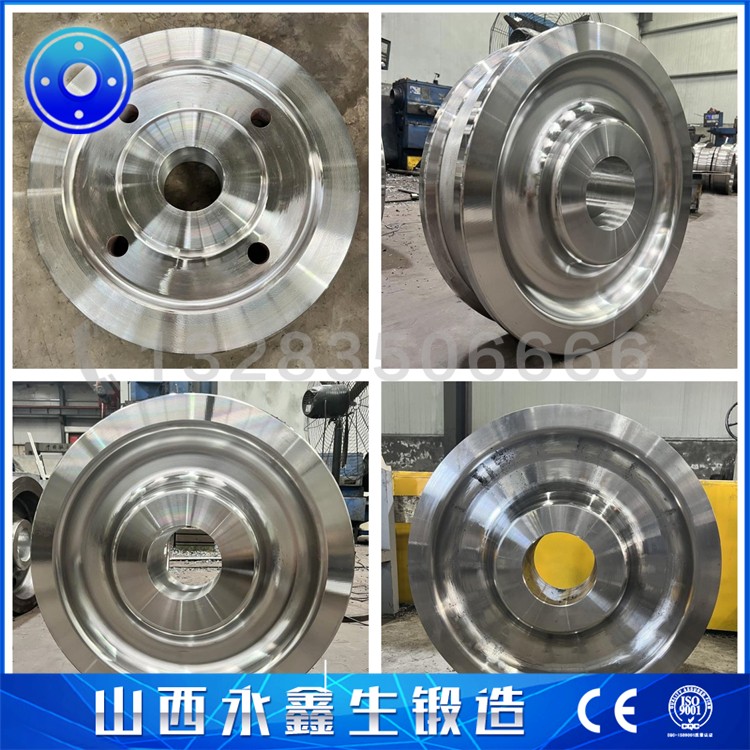

大型車輪鍛件作為重載裝備安全關鍵件,生產與驗收需遵循嚴格的標準體系與全維度檢測流程,涵蓋材料、尺寸、性能、內部質量等全方面要求,是保障產品合規、安全可靠的核心保障。
國內標準體系以 GB/T 37558《大型鍛鋼件鍛后熱處理》、JB/T 10952《起重機車輪》、TB/T 3467《鐵道車輛車輪》為核心,明確材料、工藝、性能、檢測等技術要求。國際標準需符合 EN 13262(鐵路車輪)、ASTM A29(合金結構鋼)、ISO 10893(無損檢測)等,出口產品需滿足歐盟、美國等地區認證要求。船級社認證(CCS、ABS、DNV)適用于港口船舶領域車輪,對質量與檢測提出更嚴苛規范。
尺寸與形位公差標準嚴格,大型車輪鍛件直徑公差控制在 h8-h9 級,軸孔公差 H7-H8 級;輪輞徑向跳動≤0.1mm/m,輪輻平面度≤0.05mm/m,螺栓孔位置度 Φ0.1mm。表面質量要求無裂紋、折疊、夾雜、毛刺等缺陷,踏面粗糙度 Ra≤6.3μm,軸孔 Ra≤3.2μm。
力學性能標準明確核心指標:42CrMo 車輪抗拉強度≥1080MPa,屈服強度≥930MPa,伸長率≥12%,-20℃沖擊功≥60J;CL60 車輪抗拉強度≥980MPa,屈服強度≥785MPa,硬度 HRC48-55。表面硬化層深度 5-10mm,硬度均勻,無軟點、淬火裂紋。
無損檢測是內部質量保障核心,采用超聲波探傷(UT)全覆蓋檢測內部裂紋、夾雜、疏松等缺陷,執行 GB/T 6402、EN 12680 標準,等級不低于 2 級。磁粉探傷(MT)檢測表面及近表面缺陷,符合 JB/T 6061 標準,1 級驗收。厚截面車輪增加射線檢測(RT),確保內部無超標缺陷。
理化檢測包括化學成分光譜分析、硬度梯度測試、金相組織檢驗、非金屬夾雜物評級。殘余應力檢測采用 X 射線衍射法,控制應力水平≤150MPa。
山西永鑫生重工建立完善質量管控體系,嚴格遵循 ISO 9001 標準,從原料到成品實施 "三檢制"(自檢、互檢、專檢),每批次產品出具完整質量證明書,包含成分報告、性能報告、探傷報告、熱處理記錄等,實現全流程可追溯。
