冷渣機托輪鍛件的結構設計圍繞支撐、傳動、耐磨三大核心功能展開,由輪面、輪輻、輪轂三部分組成,各部位結構參數直接影響鍛件的受力狀態、運轉穩定性與工況適配性。合理的結構設計可優化應力分布、提升承載能力、延長使用壽命,適配冷渣機高溫、重載、粉塵、交變載荷的復雜工況。山西永鑫生重工結合多年冷渣機托輪鍛件生產經驗,依據工況需求優化結構設計,實現產品與應用場景的高效匹配。

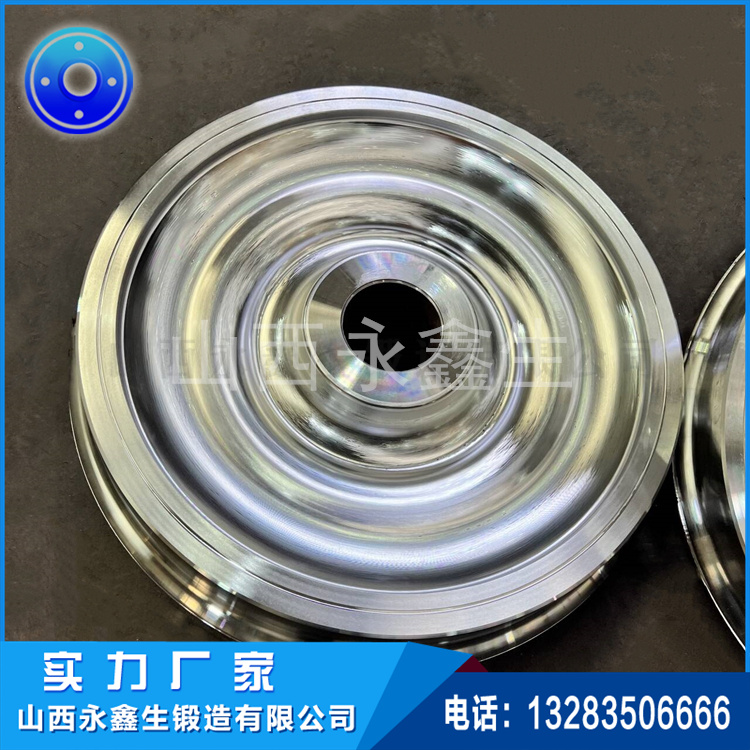

輪面是托輪的核心工作區域,與冷渣機滾圈直接接觸,設計重點是承載能力、耐磨性能與接觸穩定性。輪面直徑與寬度根據冷渣機筒體重量、滾圈尺寸確定,載荷越大、輪寬越寬,可有效分散接觸應力,降低單位面積壓力,減少磨損。輪面采用圓弧或平面結構,表面粗糙度控制在合理范圍,兼顧摩擦系數與耐磨性能,避免因摩擦系數過高導致滾圈過熱,或過低引發運轉打滑。輪面與滾圈的接觸寬度需匹配,保障受力均勻,減少局部磨損。山西永鑫生重工在鍛造過程中,保障輪面金屬流線連續完整,為后續磨削加工與耐磨性能提升奠定基礎。

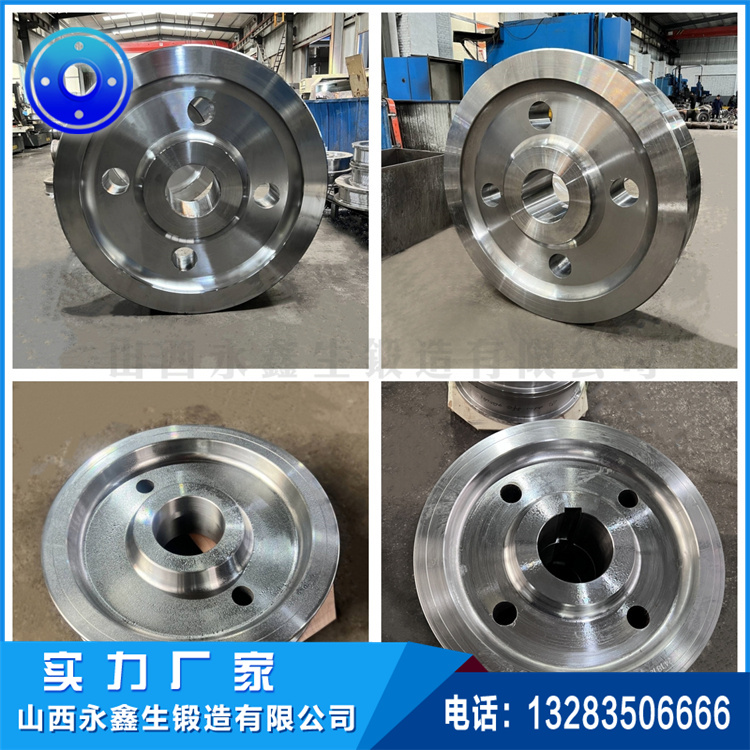

輪輻是連接輪面與輪轂的過渡部分,結構形式有實心式、腹板式兩種,設計核心是平衡強度、剛度與自重。實心式輪輻結構簡單、承載能力強,適用于小尺寸、重載冷渣機托輪,通過合理厚度設計保障結構剛度,但自重相對較大;腹板式輪輻通過開設均勻分布的圓孔或橢圓孔,在保障強度的同時減輕自重,適配中大型冷渣機托輪,降低設備運行能耗。輪輻與輪面、輪轂的連接處需設計大圓角過渡,避免應力集中,提升抗疲勞強度,防止長期交變載荷下產生裂紋。山西永鑫生重工根據托輪規格與工況,優選輪輻結構,通過仿真分析優化參數,確保受力均勻、運行穩定。
輪轂是托輪與托輪軸連接的核心部位,主要功能是傳遞載荷、實現裝配固定。輪轂內孔尺寸與托輪軸徑匹配,常設計鍵槽或臺階結構,保障載荷穩定傳遞,防止運轉時松動。輪轂厚度根據承載載荷確定,重載冷渣機托輪需增加輪轂厚度,分散與軸配合處的接觸應力,避免變形、開裂;部分重型托輪輪轂設計加強筋結構,進一步提升整體剛度與抗扭性能。輪轂端面與內孔的垂直度、同軸度需嚴格控制,保障托輪裝配精度,降低運行時的振動與噪音。山西永鑫生重工嚴格把控輪轂內孔公差、鍵槽尺寸與表面粗糙度,保障與軸的裝配精度,減少運行磨損。
冷渣機托輪鍛件的工況適配性體現在結構與性能的協同匹配。中溫、中載工況,選用 35CrMo 材質、腹板式輪輻結構的托輪,平衡成本與性能,滿足基礎支撐需求;高溫、重載、強沖擊工況,如大型循環流化床鍋爐配套冷渣機,選用 42CrMo 材質、實心式輪輻結構,加厚輪面、強化輪轂,提升高溫穩定性與抗沖擊能力;高速、高磨損工況,采用 20CrMnTi 材質,優化輪面結構與表面處理工藝,提升耐磨性能。山西永鑫生重工可根據客戶冷渣機工況參數,定制化設計托輪鍛件結構,實現材料、結構、性能的最優適配。
針對冷渣機粉塵、潮濕的環境特點,托輪結構設計兼顧密封與防腐需求,輪轂與軸配合處預留密封安裝位置,減少粉塵、雜質侵入;特殊腐蝕工況下,優化選材或增加表面防腐處理,提升托輪耐蝕性能。山西永鑫生重工通過精細化結構設計,全面適配冷渣機復雜工況,助力設備長期穩定運行。
